本實用新型通孔檢測設備，解決了溫控器陶瓷導向架中心孔變形、粉塵、毛刺、堵孔等不良問題，多年來可做到客戶零投訴率。

　　技術領域：

　　本實用新型屬于陶瓷產品加工技術領域，具體涉及一種陶瓷產品通孔檢測設備。

　　現有技術存在以下問題：現在的陶瓷產品往往通過人工進行通孔檢測，進而進行篩分，造成檢測篩分時間長，效率低、成本高、易漏檢。

　　實用新型內容：

　　為解決上述背景技術中提出的問題。本實用新型提供了一種陶瓷產品通孔檢測設備，具有檢測快速，篩分便攜，自動化程度高,分辨率高，無漏檢等的特點。

　　為實現上述目的，本實用新型提供如下技術方案：一種陶瓷產品通孔檢測剔除設備，包括送料機、支架、合格品出口、次品出口、檢測組件、篩分組件、控制座和輸送帶，所述支架的一側設置有送料機，所述支架的上端中間位置設置有篩分組件，所述篩分組件靠近送料機的一側設置有控制座，所述篩分組件的另一側設置有安裝架，所述安裝架的上端安裝有檢測組件，所述安裝架遠離篩分組件的側邊安裝有次品出口，所述篩分組件遠離安裝架的側邊安裝有合格品出口，所述送料機與支架的檢測臺之間連接有輸送帶；

　　所述固定塊通過螺栓與支架的上端固定連接。

　　所述輸送帶的表面安裝有噴氣氣嘴。

　　所述安裝架的上端設置有用于調節和固定是三氣缸的調節栓。

　　所述安裝架的下端設置有與篩分組件相對應的限位板，所述限位板中間設置有與連接桿相匹配的限位孔。

　　與現有技術相比，本實用新型的有益效果是：

　　1、本實用新型通過送料機通過輸送帶送到檢測組件下端，陶瓷產品會(huì )被氣嘴吹進物料卡槽中，然后是三氣缸工作使下端的檢測探頭下降，近距離檢測陶瓷產品通孔品質，然后對比辨別是合格產品還是殘次品。

　　2、本實用新型檢測完產品后，合格產品時，控制是二氣缸運行，使上端的固定板向一端移動，這樣物料卡槽內的合格陶瓷產品推送進合格品出口下端的收集箱，次品時，控制為一氣缸運行，使上端的固定板向另一端移動，這樣物料卡槽內的殘次陶瓷產品推送收進次品出口下端的收集箱，自動篩分，避免是人工麻煩。

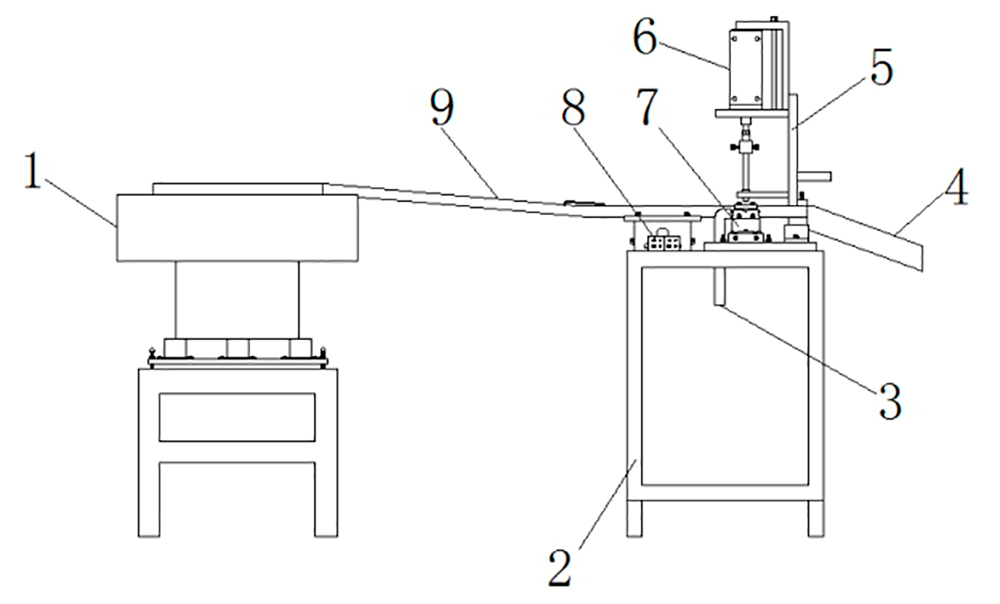

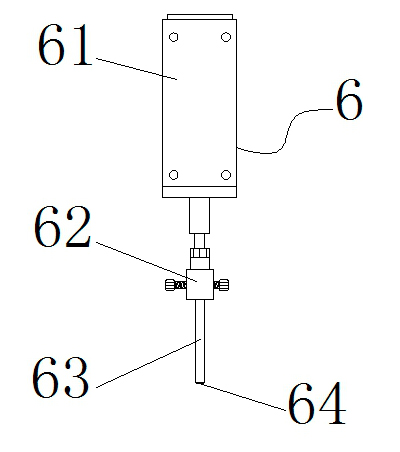

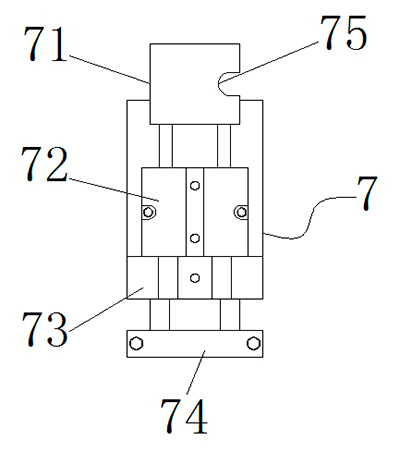

　　圖中：1、送料機；2、支架；3、合格品出口；4、次品出口；5、安裝架；6、檢測組件；61、為三氣缸；62、固定頭；63、連接桿；64、檢測探頭；7、篩分組件；71、固定板；72、為一氣缸；73、為二氣缸；74、固定塊；75、物料卡槽；8、控制座；9、輸送帶。
