突跳式溫控器是溫控器中的一種，根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特別效應，產生導通或者斷開動作的一系列自動控制元件。

　　概述

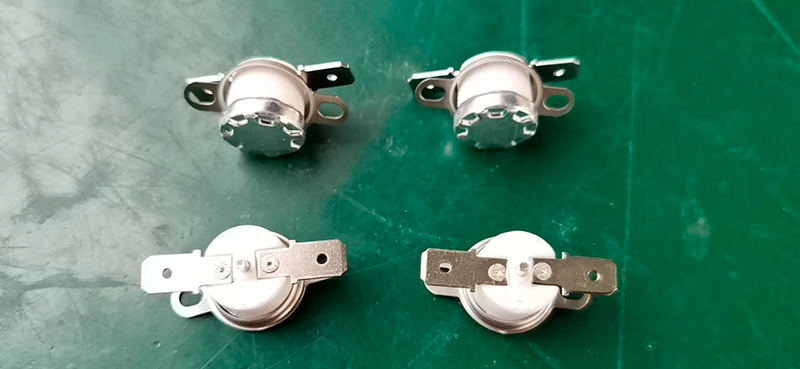

　　突跳式溫控器是一種帶外殼的雙金屬片溫控器，常見的如KSD301,KSD302等，該溫控器是雙金屬片溫控器的新型產品，主要作為各種電熱產品具過熱保護時，通常與熱熔斷器串接使用，突跳式溫控器是能起到保護作用的產品。熱熔斷器則在突跳式溫控器失婁或失效導致電熱元件超溫時，也起了關鍵性的保護，兩者配合使用能有效地防止燒壞電熱元件以及由此而引起的火災事故，使用范圍相當廣泛。

　　工作原理

　　突跳式溫控器是一種將定溫后的雙金屬圓片作為熱敏感反應組件，當產品主件溫度升高或降低時所產生的熱量傳遞到雙金屬圓片上， 達到動作溫度設定時迅速動作，通過機構作用使觸點斷開或閉合，達到接通或斷開電路的目的，從而控制電路。雙金屬材料的碟形片作為感受溫度的元件(利用封蓋傳遞熱量)在溫度上升(或 下降)到動作溫度時，在瞬間產生突跳動作，該動作被陶瓷的動作桿傳遞到彈性零件--動觸點支架。動觸點和定觸點分別鉚接在動觸點支架和牛角上，動觸點支架被動作桿推動后，動觸和定觸點分離，從而使電路斷開。當溫度下降到碟形雙金屬片回復溫度時，雙金屬瞬間恢復原來的形狀，施在動作桿上的壓力去除，動、定觸點恢復接通。

　　應用范圍：

　　KSD301系列突跳式溫控器廣泛應用于鍋爐、熱水器、吸塵器、復印機、電爐、烤爐、干衣機、冰箱、洗碗機、空調等的溫度控制。

　　產品特點：

　　具有性能穩定、精度高、體積小、重量輕、靠譜性高、壽命長、對無線電干擾小等特點。

　　2.1 動作方式: 常開或常閉。

　　2.3 復位方式：有自動復位和手動復位方式兩種。

　　基本性能參數：

　　3.1 電氣參數:AC 220V/16A，50/60Hz

　　3.2 溫度

　　3.2.1 溫度特性:動作溫度：-20~300℃   公差：±1~2℃

　　3.2.2 測試方法:將產品接線端子插入測試臺檢測插座工位內，蓋上測試臺封蓋，啟動測試臺并設定其檢測溫度，通過電腦控制發熱體對空氣進行升溫或降溫，升降溫速率控制在0.2～1.0℃/分鐘，產品通過空氣感應溫度，直到產品達到其動作溫度后動作。

　　3.3 絕緣電阻:在施加500V的直流電壓的情況下，測試其帶電金屬與膠木殼體之間的絕緣電阻≥100MΩ。

　　3.4 電氣強度:在室溫的情況下施加頻率為50Hz或60Hz的基本正弦波形電壓1500V歷時1分鐘（或電壓1800V歷時1秒）無閃爍、無擊穿。

　　3.5 接地方式:通過溫控器不銹鋼蓋與設備接地金屬部件相連。

　　注意事項：

　　1、溫控器應工作于空氣相對濕度不大于90%、無腐蝕性、可燃性氣體和導電塵埃存在的環境內。

　　2、溫控器采用接觸感溫時，應使其端蓋緊貼被控器具的發熱部位，并應在端蓋感溫表面涂上導熱硅脂或其他性能類似的導熱介質。

　　3、溫控器通過接觸液體或蒸汽感溫時，采用不銹鋼端蓋的產品，并應有靠譜的防漏措施，以免液體滲漏到溫控器絕緣部件上。

　　4、在安裝過程中不可把端蓋頂部壓陷或使其變形，以免影響產品溫度及其它性能。

　　5、采用禿頂蓋時在運輸及安裝過程中應保護好外漏的雙金屬片，以免損傷雙金屬片導致產品溫度發生變化。

　　6、不得讓液體滲入溫控器內部。殼體須避免受到過大的壓力防止出現裂紋；殼體應保持清潔，防止導電物質污染，以免應絕緣性能降低而發生短路擊穿。

　　7、使用過程中不能折彎接線端子，否則將影響電氣連接的靠譜性及接觸電阻。
